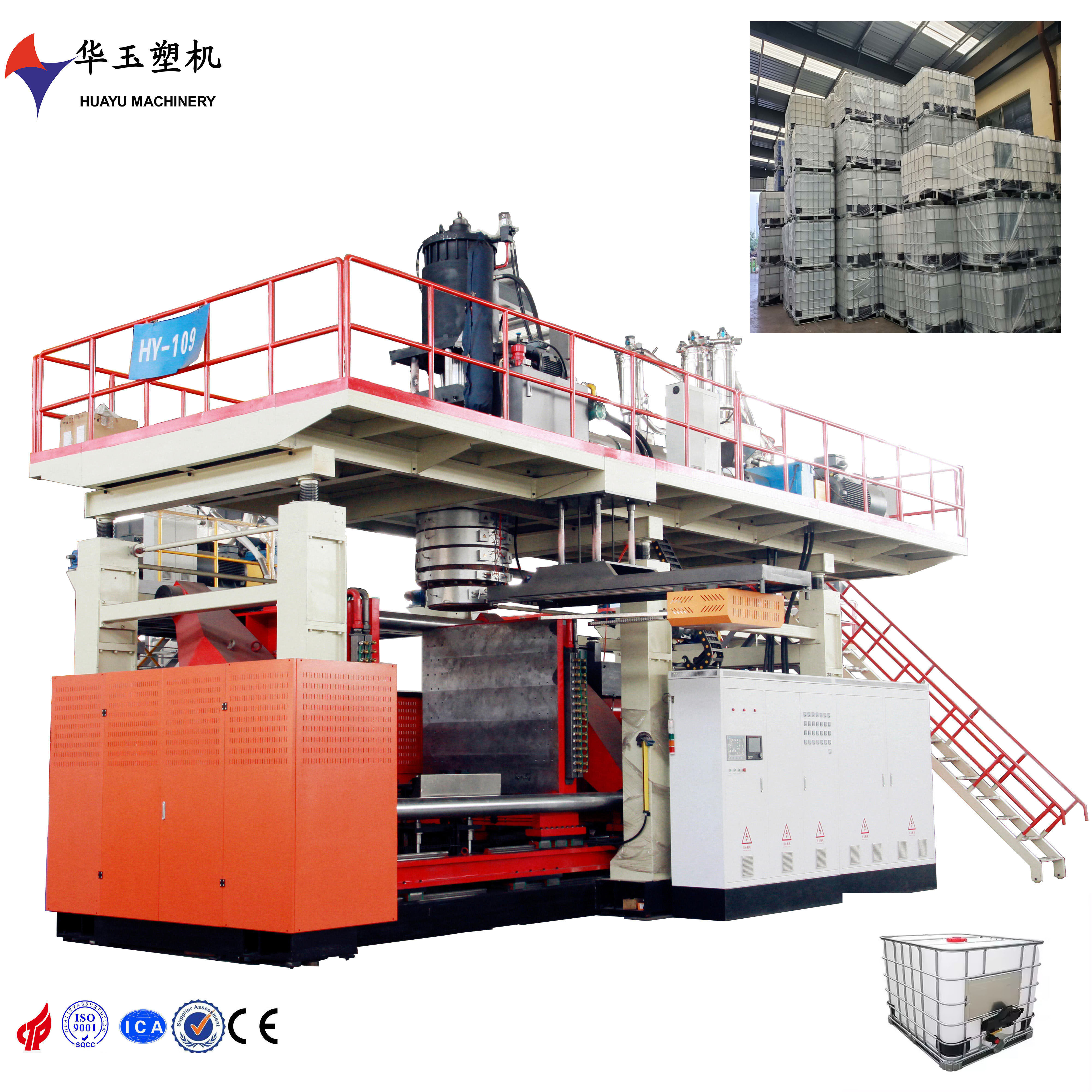

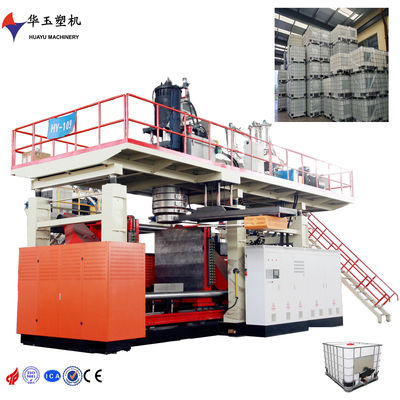

HYBM1000-1-IBC IBC ब्लो मोल्डिंग मशीन 38CrMoAlA,नाइट्राइडिंग स्क्रू बैरल सामग्री

一. उत्पादनउत्पाद

1, उत्पाद विनिर्देश:1000L IBC बैरल

उत्पाद विनिर्देशः 1000L IBC

2सामग्रीः एचडीपीई

सामग्रीः एचडीपीई

3, उत्पादन आवश्यकताः सामान्य संचालन की स्थिति और खरीदार द्वारा निर्दिष्ट कच्चे माल का उपयोग करते समय, प्रति घंटे उत्पादन लगभगः15-20个

उत्पादकता की आवश्यकताःसामान्य परिचालन स्थितियों में और खरीदार द्वारा निर्दिष्ट कच्चे माल का उपयोग करते हुए, प्रति घंटे उत्पादनः 15-20

二उपकरण मशीन

1. 设备型号:HYBM-IBC-1

मशीन का मॉडल:HYBM-IBC-1

2. संख्याः 1 सेट;

मात्राः 1 (सेट)

3. उपकरण बुनियादी विन्यास परिचय

बुनियादी मशीन विन्यास का परिचय

1,挤料系统 एक्सट्रूज़न सिस्टम

螺杆: 根据原料的加工性能特殊设计, व्यासΦ150 长径比30:1, सामग्री38CrMoAlA, ′′प्रसंस्करण, कठोरता≥800, क्षीणता≤2级;

पेंचः कच्चे माल के प्रसंस्करण प्रदर्शन के अनुसार, व्यासःΦ150, एल / डी अनुपातः30:1, सामग्री 38CrMoAlA है, कठोरता ≥ 800, और भंगुरता ≤ ग्रेड 2;

机筒:优质 化结构钢38CrMoAlA, सामग्री38CrMoAlA∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

बैरलःउच्च गुणवत्ता वाले नाइट्राइडिंग स्ट्रक्चरल स्टील 38CrMoAlA, सामग्री 38CrMoAlA, नाइट्राइडिंग उपचार, कठोरता HV ≥ 900, भंगुरता ≤ ग्रेड 2;

驱动方式:交流电机+硬面减速箱ZHL国贸420/20:1

ड्राइविंग मोडःएसी मोटर +हार्ड गियर रिड्यूसरZHL गुओमाओ 420/20:1

驱动功率:交流160क्वि

ड्राइविंग पावरः AC 160kw

塑化能力: लगभग400किलो/घंटा;

प्लास्टिसाइजिंग क्षमता: लगभग 400 किलोग्राम/घंटा

加热方式: 采用加热器, प्रत्येक बाहर निकालने वाली मशीन7段温度 नियंत्रण,加热功率共42kw

हीटिंग मोडःकास्ट एल्यूमीनियम हीटर,प्रत्येक एक्सट्रूडर के 7 सेक्शन तापमान नियंत्रण,हीटिंग पावर 42kw है

तापमान नियंत्रण: मॉड्यूलाइज्ड तापमान नियंत्रण का उपयोग करना;

तापमान नियंत्रण: मॉड्यूलर तापमान नियंत्रण

ठंडा करने की विधिः इनपुट खंड जल ठंडा, शेष प्रत्येक खंड स्वचालित हवा ठंडा;

शीतलन मोडः फ़ीड अनुभाग पानी से ठंडा है, अन्य अनुभाग स्वचालित हवा हैशीतलन:

2,模头系统 मरने के सिर प्रणाली

1. 华玉专利技术单层储料

Huayu पेटेंट प्रौद्योगिकी 1 परत भंडारण सिलेंडर मर सिर

2. 模头数量:1;

मरो सिर संख्याः1

C. बाहर निकालने का अधिकतम व्यासः 600 मिमी;

एक्सट्रूज़न आउटलेट का अधिकतम व्यास:600 मिमी

D. गर्म करने की विधिः नैनोप्रूफ तापमान सामग्री के ताप चक्र का उपयोग करना, तापमान नियंत्रण का 8 चरण, कुल ताप शक्ति 60 किलोवाट;

हीटिंग मोडःनैनो-इन्सुलेशन सामग्री हीटिंग रिंग का उपयोग करना,8 चरणों का तापमान नियंत्रण, कुल हीटिंग शक्ति 60 किलोवाट;

E. तापमान नियंत्रण: मॉड्यूलाइज तापमान नियंत्रण;

तापमान नियंत्रणःमॉड्यूलर तापमान नियंत्रण

1. 开合模装置 क्लैंपिंग सिस्टम

A. दो-सीधे-रेखा गाइड-रेल-प्लेन-मोड प्रणाली, दो-तेल-तेल-तेज-जोड़ प्रणाली, तीन-तेल-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-तेज-;

दो रैखिक गाइड रेल चलती मर प्रणाली, दो तेल सिलेंडर तेजी से ढालना बंद करने, तीन तेल सिलेंडर शक्तिशाली ढालना ताला संरचना, संतुलित बल, छोटे विरूपण, तेजी से और स्थिर ढालना चल रहा है को अपनाता है;

B.模板尺寸 ((宽×高):H1700mm×W1800mm

प्लेट का आकार ((W*H): H1700mm×W1800mm

C. 模板间距:1100-2500 मिमी

प्लेटों के बीच की दूरीः 1100-2500 मिमी

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

मोल्ड का अधिकतम आकार ((W*H): 1600mm×1600mm

ई. मोल्ड की मोटाई:1250 मिमी

मोल्ड मोटाईः 1250 मिमी

F. 锁模力:2000千牛

क्लैंपिंग बल:2000KN

4,机架 मशीन फ्रेम

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

उठाने के कार्य के साथ, हाइड्रोलिक मोटर द्वारा संचालित, बड़े उठाने स्ट्रोक, मोल्ड परिवर्तन के अनुकूल, उत्पादन लागत को कम करें।

5, तरल दबाव प्रणाली हाइड्रोलिक प्रणाली

1. 液压系统 सर्विस प्रवाह दबाव नियंत्रण को अपनाता है, विन्यास जापान 油研液压, गति तेज,平稳, दोहराव स्थिति सटीक, उपयोग जीवन लंबा, प्रतिक्रिया अच्छी आदि विशेषताएं है;

A. हाइड्रोलिक प्रणाली सर्वो प्रवाह दबाव नियंत्रण को अपनाती है, जो जापान युकेन हाइड्रोलिक वाल्व से सुसज्जित है, जिसमें तेजी से और स्थिर कार्रवाई, सटीक दोहराव स्थिति की विशेषताएं हैं,लंबी सेवा जीवन और अच्छी प्रतिक्रिया;

B. दीवार घन नियंत्रण प्रणाली उपयोग की स्थिति, गति दो बंद घेरे डिजाइन, विन्यास जापान मूल स्थापित MOOG100 बिंदु दीवार घन नियंत्रक, MOOG सर्विस, नियंत्रण वक्र लाइन का पालन अधिक सटीक आदि विशेषताएं;

B. दीवार मोटाई नियंत्रण प्रणाली स्थिति और गति डबल बंद लूप डिजाइन को अपनाता है, जापानी मूल Moog 100 बिंदु दीवार मोटाई नियंत्रक और MOOG सर्वो वाल्व से लैस है,और नियंत्रण वक्र ट्रैकिंग अधिक सटीक है;

6, विद्युत नियंत्रण प्रणाली विद्युत प्रणाली

1. विद्युत नियंत्रण प्रणाली西门子पी.एल.सी. पूरे मशीन की गति कार्यक्रम नियंत्रण;西门子तरल क्रिस्टल डिस्प्ले और टचस्क्रीन के लिए पूर्ण मशीन संचार, पैरामीटर सेटिंग, संशोधन और स्क्रीन डिस्प्ले; प्रत्येक तकनीकी पैरामीटर को सीधे सेट करने और संशोधित करने के लिए किया जा सकता है, और अधिक पूर्ण खराबी निदान कार्यक्षमता, स्क्रीन संचालन सहज, सुविधाजनक है;

ए. विद्युत नियंत्रण प्रणाली पूरे मशीन के कार्य कार्यक्रम को नियंत्रित करने के लिए सीमेंस पीएलसी को अपनाती है; संचार, पैरामीटर सेटिंग, और अन्य के लिए सीमेंस एलसीडी और टच स्क्रीन का उपयोग किया जाता है।पूरी मशीन के संशोधन और स्क्रीन प्रदर्शन; प्रक्रिया मापदंडों को सीधे सेट और संशोधित किया जा सकता है, और सही गलती निदान समारोह है, और स्क्रीन ऑपरेशन सहज और सुविधाजनक है;

2. बाहर निकालने की प्रणाली西门子变频器合金钢硬面磨减速箱传动,具有省电,静音,输出螺杆转速稳定, आदि विशेषताएं।

B. एक्सट्रूज़न प्रणाली सीमेंस आवृत्ति कनवर्टर मिश्र धातु स्टील हार्ड दांत सतह पीसने गियर reducer ट्रांसमिशन, जो बिजली की बचत, मूक,स्थिर आउटपुट पेंच गतिआदि।

सी. नियंत्रण प्रणाली निम्नलिखित कार्यक्षमताओं को लागू करती हैः

नियंत्रण प्रणाली निम्नलिखित कार्य करती हैः

机器动作的实时控制;मशीन क्रिया का वास्तविक समय नियंत्रण;

100 प्वाइंट प्रकार √ अक्षमुखी दीवार मोटाई नियंत्रण; 100 प्वाइंट पार्सन शाफ्ट दीवार मोटाई नियंत्रण;

挤出电机平滑稳定的调速;एक्स्ट्रुज़न मोटर का चिकनी और स्थिर गति विनियमन

具有动作超时不到位报警;एक्शन टाइमआउट के साथ अलार्म जगह पर नहीं है।

विविध कार्य चयन, विभिन्न संरचना उत्पादों की आवश्यकताओं को पूरा करने के लिए विभिन्न कार्यों का चयन किया जा सकता है।

实时显示当前工步 वर्तमान कार्य चरणों का वास्तविक समय प्रदर्शन;

实时显示故障信息,报警信息;गलती की जानकारी और अलार्म की जानकारी का वास्तविक समय प्रदर्शन;

循环动作前系统自动复位;चक्र संचालन से पहले स्वचालित रीसेट प्रणाली।

7 विद्युत दबावः ग्राहक के अनुसार

वोल्टेजः ग्राहक के अनुसार

8 9 8. आकृति आकार ((लंबा × चौड़ा × ऊंचा):9.5×5×6.8 मीटर

मशीन का आयाम (L*W*H): 9.5×5×6.8 मीटर

9. मशीन वजनः 50 ′′

मशीन का वजनः50T
